雲端電力監控系統平台

iPower電力監控系統簡介

  電力監控是能源管理與節能改善的重要基本設施;電力監控對象以建物為單位,在建物中必要的電力監測項目如建物總用電;系統用電:包括空調、照明、冷凍冷藏、插座、送排風設備、給污水設備、電梯等各系統總用電;高耗能設備用電:如冰機、水泵、水塔、熱泵、空調箱、進排氣風機、空壓機等。

  電力監控系統平台需包括,如即時用電顯示、總用電、系統用電、設備用電、各電表用電等,每小時、每日、每月、每年等耗電量(kWh)自動統計功能、歷史資料比對、設定契約容量與卸載對象、建立能源基線與績效指標等功能。

  商業大樓或工廠製程之電力監控(特別是高耗能設備用電)資訊,以加裝無線/有線之電表進行監測,並分析其耗能。

  電力監控系統平台除提供線上資料查詢分析外,也可利用該系統做建築的節能控制與管理,如照明、插座、空調、冰機、水泵、水塔、熱泵、進排氣風機、空壓機等相關設備進行開關或降載(變頻)運轉等,智慧化(intelligent design)、最佳化控制。

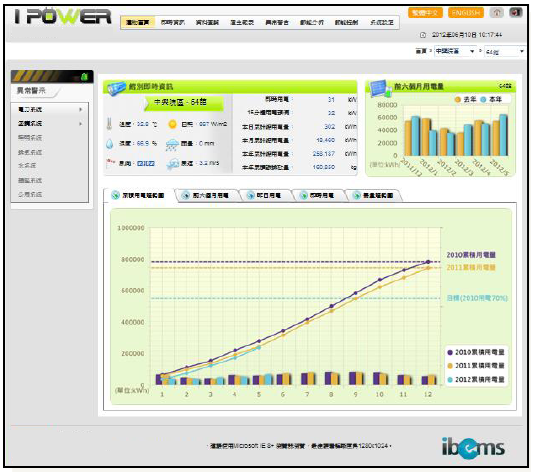

iPower平台1
iPower平台2

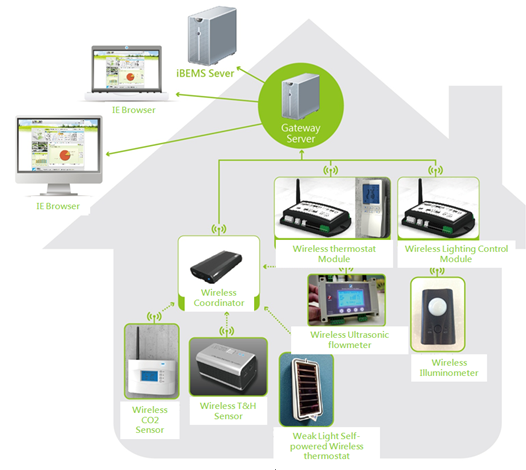

建物監測與控制

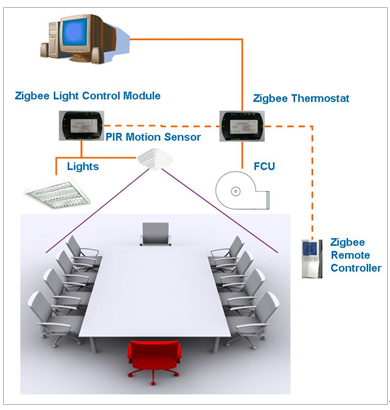

辦公室控制應用

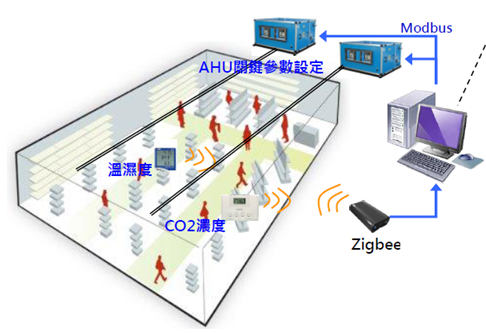

空調空氣側系統節能控制

  空調箱之風機可加變頻器,外氣風門採自動控制,利用室內環境溫度與感知之CO2等濃度參數(非回風處)進行外氣風門、風機變頻、冰水閥開度等綜合性控制。夏季時,在維持室內溫度(24~26℃)、CO2濃度(法規值8小時平均值<1000 ppm)下,控制外氣風門盡量減少外氣進入,減少冰機負荷。冬季時,在維持室內溫度(20~24℃)、CO2濃度(8小時平均值<1000 ppm)下,控制外氣風門盡量增加外氣進入,減少冰機負荷。

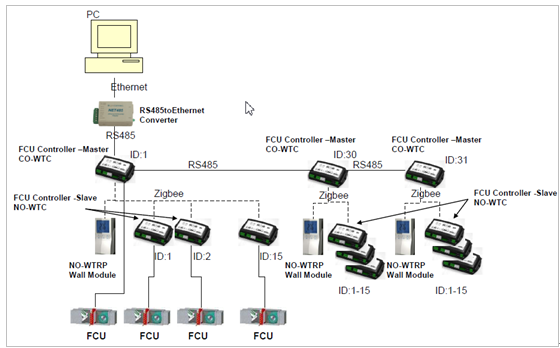

  小型冷風機FCU(Fan Coil Unit)的功用是在做室內空氣循環與冷卻,室內環境常被詬病的過冷不舒適與不節能,其問題可能在於小型冷風機的溫控不當,可能原因包括溫度感測器精度不足或反應過慢,以及溫度感測器的位置錯誤。故小型冷風機建議採用電子式溫度感測器的溫控面板,及改置正確之感測位置。

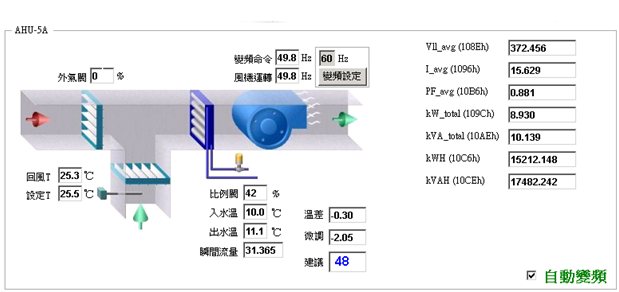

空氣測監控
空氣測監控

空調水側智慧變頻節能

  水泵與冷卻水塔可加裝變頻器進行節能控制,區域冰水泵變頻可依管末壓差與冰水出入溫差等進行控制,冷卻水泵可依冰機冷卻水溫差進行控制,冷卻水塔變頻可依濕球溫度加上趨近溫度進行控制,但須注意,所有水泵與冷卻水塔的變頻節能可能會造成冰機耗電上升,必須一起考慮協調控制;冰機節能可採用限電流卸載或提高冰水出水溫等方式進行。在需量要超過契約容量前,進行冰機限電流之卸載。而冰水出水溫,可依排程在夜間調高或是隨外界氣溫降低時調高等方式進行調控。

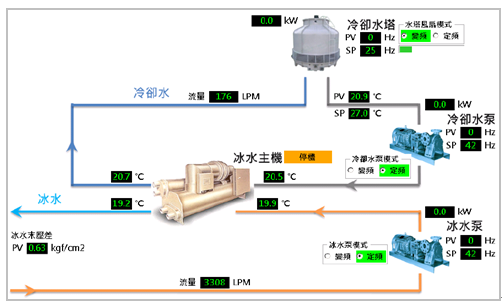

水測監控
控制佈建圖

監控平台創新性介紹

» 多因子參數控制:

  有別於坊間節能系統或僅單獨考量環境溫度,或僅考量部分設備節能(如僅考量冰機,但未考量同建物之熱泵系統);本方案擬以較完整之全面化監測參數/設備節能控制之考量,研發獨立之智慧化(intelligent design)一般設備節能管理(如照明、插座、空調、冰機、水泵、水塔、熱泵、進排氣風機、空壓機等相關設備進行開關或降載(變頻)運轉等),研發延伸(回饋)至相關商業大樓(或工業製程)上相對應之節能措施之控制系統。

» 反饋式自我學習模式設定:

  於設備控制端除系統以自我學習之智慧化(intelligent design),並配合整體最佳化進行相關設備操作(詳圖2-1)。鑒於不同型態建物用電模式(詳圖2-2),擬發展以"反饋式自我學習模式"演算最佳化操作參數;系統並整合能源管理評估節能效率。

能源管理系統ISO50001系統導入

  ISO 50001國際標準條文,重點包括能源政策訂定、建立能源基線與耗能指標、進行全面用電設備盤點與排序,並擬定目標與行動計畫,最後進行節電驗證之監測、量測及分析。透過ISO 50001將管理流程嵌入建物運作系統運作,藉由一些準則與方法的建立,提供必要程序的架構以及可依循的方式,在不影響現有運作下,將能源使用效率提升到最佳狀態。並與運作策略和目標密切配合,再輔以PDCA (Plan-Do -Check-Action)的機制,進行能源使用方式的持續性改善(圖3-2)。未來在新構建計畫下,例如空間擴建、公共設備修改...等時,所有階段及流程均須將能源管理納入考量。且當流程變更時,能源管理亦需成為變更考量的一部分。
